L'essentiel en un coup d'œil
- Fonction : Les tubes de protection en céramique protègent les capteurs de température de l'environnement du process. Les tubes isolants guident et isolent électriquement les conducteurs à l'intérieur du système de mesure.
- Applications : Composants pour thermocouples, sondes à résistance (Pt100/RTD) et applications spécifiques dans la mesure et la régulation de température.
- Matériaux : RUBALIT® C 799, DIMULIT® C 610 et PORMULIT® C 530, sélectionnés en fonction des exigences en matière de température, d'atmosphère et de résistance mécanique.
- Tenue en température : Selon les spécifications matériaux, le RUBALIT® C 799 convient à des températures de service allant jusqu'à 1 700 °C. L'aptitude réelle dépend des conditions de service spécifiques.
Des températures élevées, des cycles thermiques et des fluides de process agressifs imposent des exigences particulièrement strictes aux composants des systèmes industriels de mesure de température. Les tubes de protection en céramique et les tubes isolants remplissent des fonctions différentes : les premiers protègent les éléments sensibles, tandis que les seconds assurent l'isolation électrique et guident les conducteurs.
CeramTec fabrique des tubes et des isolants en céramique technique pour les thermocouples, les sondes à résistance et les applications spécifiques de mesure. Selon le matériau, ces composants combinent une grande tenue en température, une isolation électrique, une résistance mécanique et une résistance aux influences chimiques. Le choix du matériau et de la géométrie dépend des conditions de votre application, notamment de la température de service, des cycles thermiques, de l'atmosphère de process et des conditions de montage.
Aperçu : tubes de protection, tubes isolants et isolateurs RTD en céramique

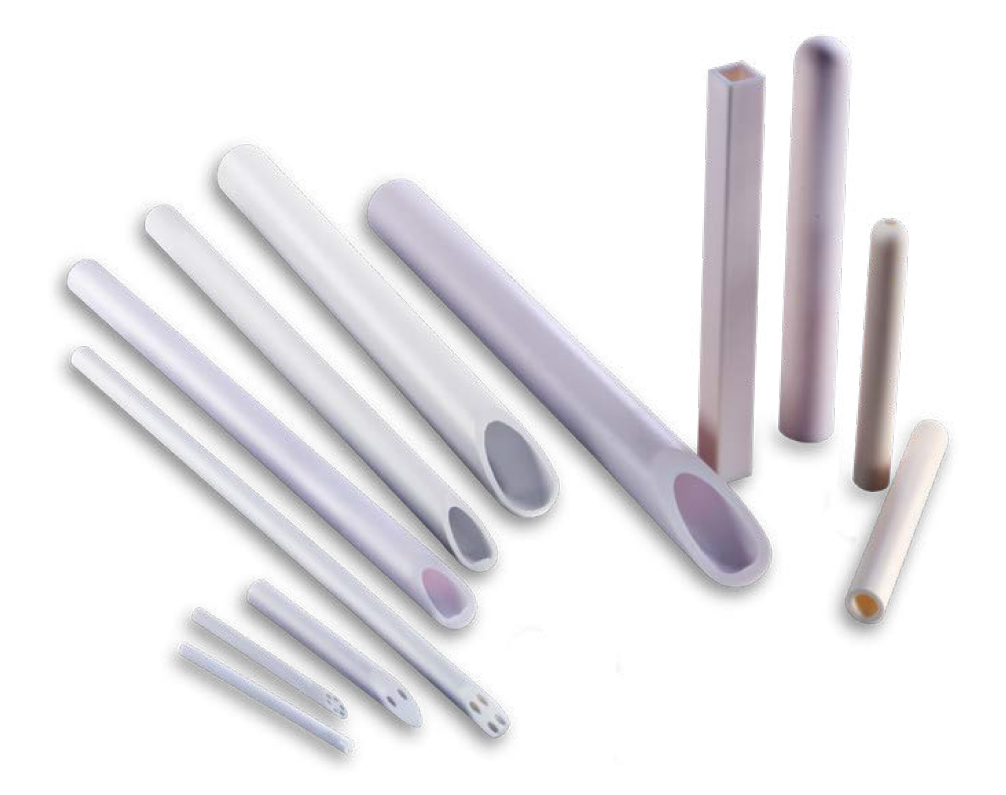

Tubes de protection en céramique pour capteurs de température
Les tubes de protection en céramique enferment le capteur de température et le protègent de l'atmosphère du process environnant. Les versions fermées forment une gaine de protection pour le système de mesure. Selon le matériau et les dimensions, CeramTec propose à la fois des tubes fermés et des tubes ouverts. Outre la température, l'exposition chimique et le degré de protection requis sont des critères déterminants pour choisir le tube adapté.

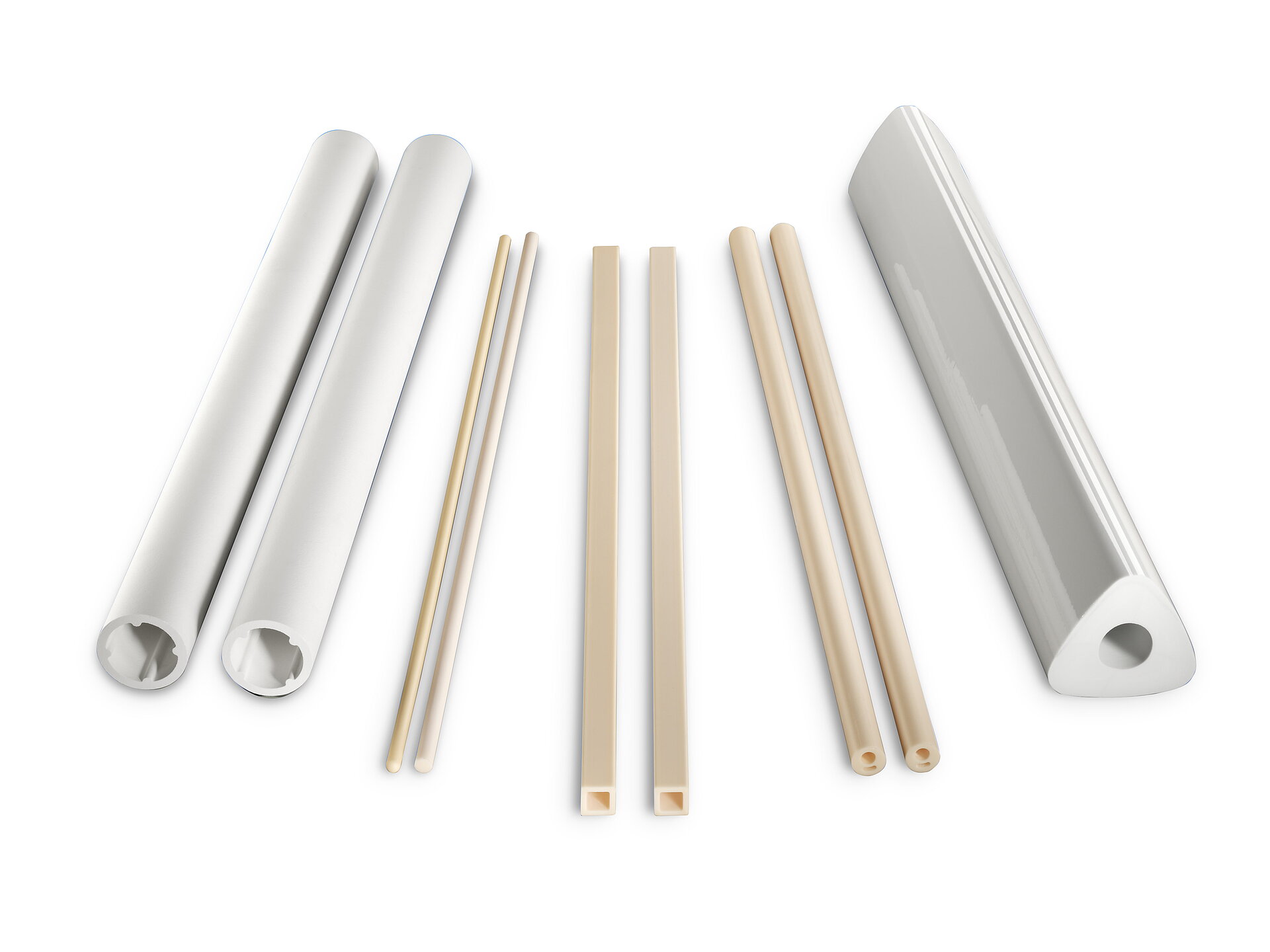

Tubes isolants en céramique et isolateurs multi-perçages pour thermocouples et sondes RTD

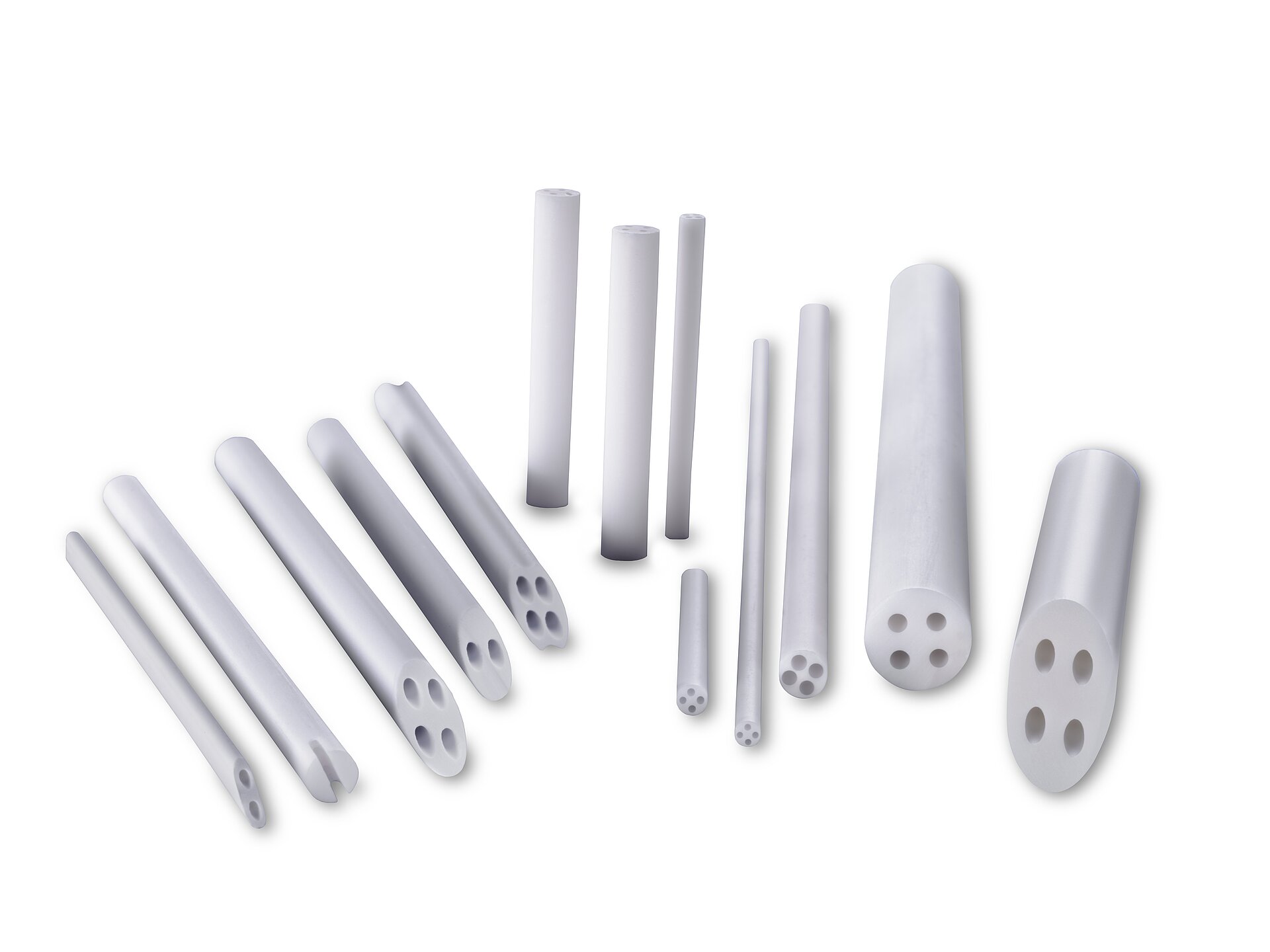

CeramTec propose des tubes isolants en céramique et des isolateurs multi-perçages destinés à loger et isoler électriquement les fils conducteurs des thermocouples et des sondes à résistance (RTD). Ces composants guident les fils à l'intérieur du système de mesure et assurent une séparation électrique fiable.
Les versions disponibles comprennent des modèles ronds et ovales, ainsi que des isolateurs à deux et quatre perçages en céramique d'alumine de haute pureté. D'autres nombres de perçages, des géométries spéciales et des dimensions sur mesure sont disponibles sur demande. Les dimensions et tolérances requises sont adaptées individuellement à chaque application. Il s'agit de composants céramiques destinés à l'assemblage de systèmes de mesure, et non de capteurs de température complets.
Quel matériau céramique convient à votre application ?
Différents matériaux céramiques sont disponibles pour les tubes de protection et les tubes isolants. Le critère déterminant n'est pas seulement la température maximale, mais la combinaison des contraintes thermiques, chimiques, électriques et mécaniques.
| Matériau | Base et structure du matériau | Propriétés clés | Recommandations de sélection |
|---|---|---|---|
| RUBALIT® C 799 | Céramique d'alumine dense et de haute pureté | Haute résistance mécanique, haute résistivité électrique et haute résistance à la corrosion | Pour les contraintes thermiques et chimiques élevées ; la brochure indique des températures allant jusqu'à 1 700 °C |
| DIMULIT® C 610 | Céramique dense à base de mullite et d'alumine | Bonne résistance aux chocs thermiques, faible dilatation thermique et bonne résistance mécanique | Pour les applications de mesure de température ; la brochure indique des températures de service inférieures à 1 400 °C |
| PORMULIT® C 530 | Céramique poreuse à base d'alumine et d'oxyde de silicium | Très bonne résistance aux chocs thermiques et haute isolation électrique | Pour les applications à forts gradients de température ; la limite de température doit être déterminée pour chaque application spécifique |
Important : Les valeurs de température spécifiques à chaque matériau sont des valeurs de référence. Elles ne constituent pas une approbation générale pour chaque composant ou système de mesure. Le fluide de process, l'atmosphère, les cycles thermiques et les charges mécaniques doivent être pris en compte lors du choix du matériau.
Des longueurs supérieures sont disponibles sur demande, en plus des longueurs standard allant jusqu'à 2 200 mm. Toutes les combinaisons de matériau, de diamètre et de longueur ne sont pas disponibles dans chaque modèle. Les tableaux dimensionnels et les informations sur les tolérances de fabrication figurent dans la brochure technique.
FAQ : tubes de protection et isolants en céramique
Quelle est la différence entre un tube de protection et un tube isolant ?
Un tube de protection entoure le capteur de température et le protège de l’environnement du procédé. Un tube isolant guide et isole électriquement les conducteurs à l’intérieur du système de mesure. Les deux composants peuvent être utilisés conjointement.
À quelles températures les tubes de protection en céramique conviennent-ils ?
La température d’utilisation appropriée dépend du matériau et des conditions de fonctionnement. Pour le RUBALIT® C 799, CeramTec indique des températures d’utilisation allant jusqu’à 1 700 °C. Cette valeur ne s’applique pas systématiquement à d’autres matériaux, à toutes les géométries ou à l’ensemble du système de mesure de température.
Tous les tubes de protection en céramique sont-ils étanches aux gaz ?
L’étanchéité aux gaz ne doit pas être déduite du seul terme « tube de protection en céramique ». La gamme de matériaux comprend des céramiques denses et poreuses. Lorsqu’une étanchéité aux gaz définie est requise, celle-ci doit faire l’objet d’un accord explicite pour le matériau, le composant et les conditions d’utilisation.
