Usinage des alliages à base de nickel

Les matériaux de coupe en céramique et céramique whiskers constituent notre duo gagnant pour l’usinage des matériaux HRSA. L’accent est mis sur le tournage, le rainurage et le fraisage pour les applications d’ébauche et de semi-finition. Grâce à nos variétés de céramiques LST 320, LST 370 pour le tournage, à notre variété de céramique whiskers RST 330, ainsi qu’à notre variété LSM 800 pour le fraisage, vous pouvez usiner facilement et rapidement vos composants en alliages à base de nickel et de cobalt. Découvrez dès maintenant les performances de nos matériaux de coupe.

Aperçu détaillé des types de céramique

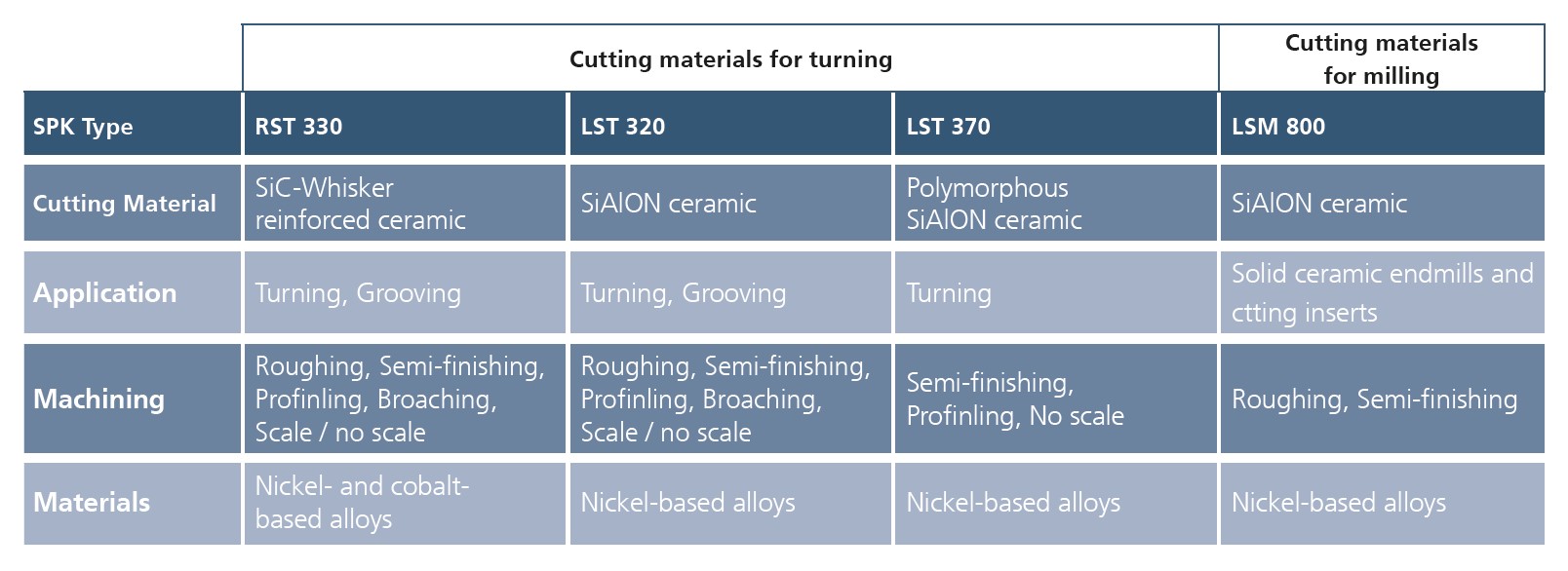

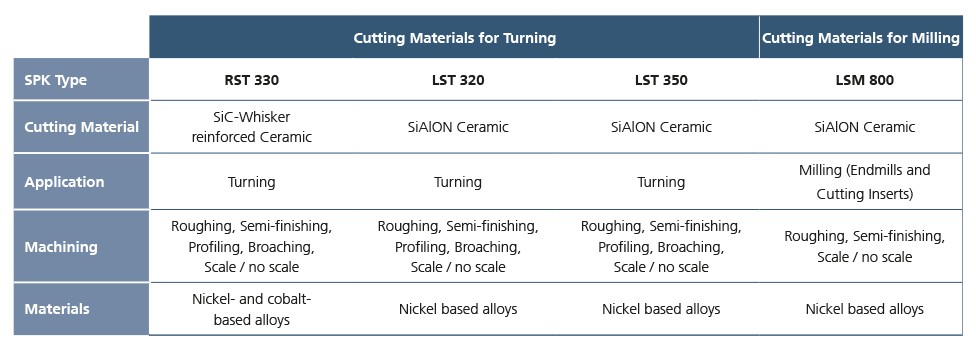

Tableau présentant les domaines d'application des matériaux de coupe HRSA

Cliquez pour agrandir

LST 320

Céramiques pour tournage, rainurage, ébauche, semi-finition, profilage, brochage

Valeurs de coupe :

V_c (m/min) = 200 – 350
f(mm) = 0,10 – 0,25
a_p (mm) = 2,0 – 3,0

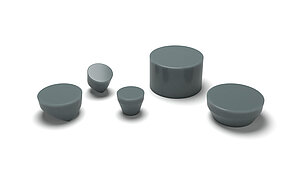

RST 330

Valeurs de coupe :

V_c (m/min) = 250 – 400
f(mm) = 0,10 – 0,20
a_p (mm) = 1,0 – 2,0

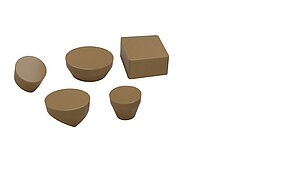

LST 370

Valeurs de coupe :

V_c (m/min) = 250 – 400
f(mm) = 0,10 – 0,35
a_p (mm) = 1,0 – 4,0

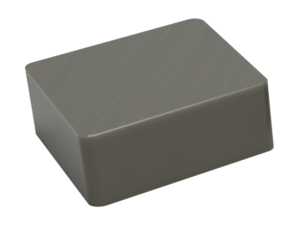

LSM 800

Valeurs de coupe :

V_c (m/min) = 450 – 750
f(mm) = 0,10 – 0,25
a_p (mm) = 0,5 – 3,0

Fraises en céramique et fraises à rainurer

Pour l’usinage de composants en alliages à base de nickel, nous vous proposons des fraises et des fraises à queue en céramique, équipées de plaquettes de coupe amovibles en céramique.

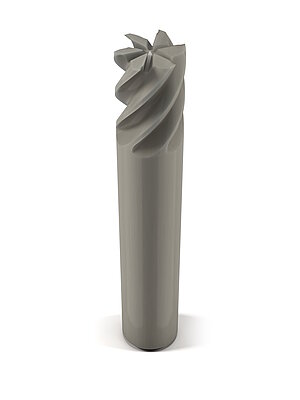

LSM 800

Outil pour l'ébauche et la semi-finition

Céramique SiAlON
Fraises à queue
Ébauchage, semi-finition
Fraisage en bout, fraisage de rainures, ramping et rognage
V_c (m/min) = 550 - 750
f_z(mm) = 0,03- 0,06
a_p (mm) jusqu'à 0,5 x D

PFK RP

Fraise pour le fraisage frontal, le fraisage de rainures, le fraisage en rampe et le détourage

Plaquettes R amovibles à coupe positive
Fraisage en bout, fraisage de rainures, ramping et rognage
Ébauchage
V_c (m/min) = 600 - 1000
f_z(mm) = 0,08 - 0,18 pour D = 20 mm
a_p (mm) = 0,30 - 2,5 pour D = 20 mm
a_p (mm) = 0,30 - 4,0 pour D > 20 mm

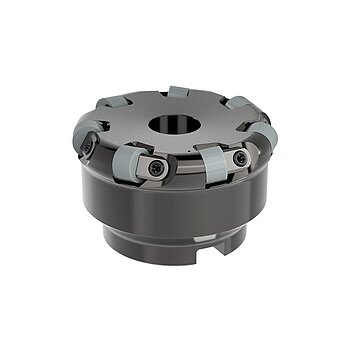

PFKS RN

Fraise pour fraisage frontal et fraisage en œil

Plaquettes R amovibles avec indexage
Fraisage en bout, lamage
Ébauchage
V_c (m/min) = 600 - 1000
f_z(mm) = 0,08 - 0,18
a_p (mm) = 0,50 - 5,0

Collage d'un système d'outils de refroidissement haute pression de SPK by CeramTec

HPC - Système d’outillage à refroidissement haute pression

La particularité de notre système d’outillage HPC réside dans le fait que le liquide de refroidissement est acheminé par le doigt de serrage. Les sorties de liquide de refroidissement sur le doigt sont conçues pour acheminer le liquide directement vers la zone active où il est nécessaire. Une pression de liquide de refroidissement jusqu'à 200 bar peut être appliquée à l’outil.

Un autre avantage du refroidissement haute pression est qu’il permet de briser les copeaux en petits morceaux. Cela permet d'éviter les copeaux en ruban qui perturbent le processus.

Système d’outil pour l’usinage haute performance

Notre système d’outils ICT démontre ses atouts lorsque la fiabilité du processus est un critère important pour vous lors de l’usinage de matériaux HRSA. Nous le proposons avec ou sans refroidissement haute pression. En tant qu’outil haute pression, le liquide de refroidissement atteint directement la zone active tout en garantissant un bris de copeaux fiable.

Télécharger le catalogue ICT

Système d'outils pour l'usinage haute performance

Outils spéciaux

La tâche d’usinage à laquelle vous êtes confronté ne peut pas être réalisée avec des outils standard ? Pas de problème. Notre équipe d’ingénieurs développera l’outil qui résoudra votre problème. Peu importe que la tâche d’usinage nécessite des plaquettes de coupe à la géométrie spécifique ou une forme d’outil particulière.

L’outil est ensuite fabriqué dans les plus brefs délais dans notre propre atelier de production en Allemagne.
