Gestion thermique avec des dissipateurs thermiques en céramique

Technologie innovante CeramCool®

Les dissipateurs thermiques en céramique CeramCool® en oxyde d'aluminium et nitrure d'aluminium à haute conductivité thermique offrent de nombreuses possibilités pour la gestion thermique dans les domaines de l'électronique de haute performance, du photovoltaïque, des LED et d'autres applications. Ils se distinguent par une isolation électrique élevée, une bonne résistance chimique, une grande résistance à la corrosion et de nombreuxautres atouts.

Combinaison efficace d'une carte de circuit imprimé et d'un dissipateur thermique

Les dissipateurs thermiques CeramCool® forment une combinaison efficace d’une carte de circuit imprimé et d’un dissipateur thermique pour dissiper la chaleur des composants et circuits sensibles en toute sécurité. Ils permettent une connexion directe et permanente des composants et sont parfaitement adaptés à la gestion thermique et à la dissipation de la chaleur des circuits à haute puissance dans l'électronique haute performance, les LED haute puissance ou les systèmes photovoltaïques.

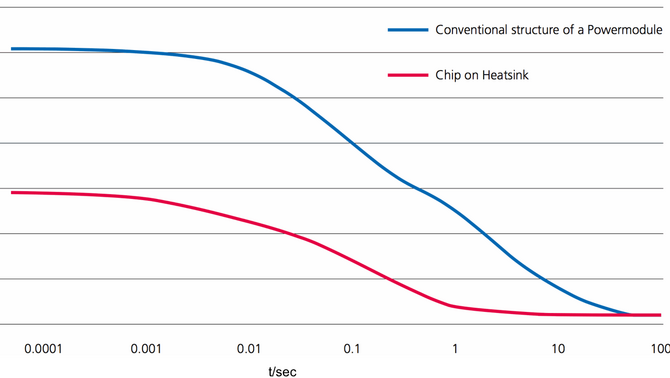

La technologie « Chip-on-Heatsink » permet de se passer des couches supplémentaires et donc, des barrières thermiques utilisées dans les structures classiques. Outre les résistances thermiques, cela permet également de réduire le nombre de composants et les sources d'erreur potentielles dans l'ensemble du système. Cela a un effet positif sur les coûts de montage et, par conséquent, sur les coûts du système. Pour une gestion thermique innovante avec des dissipateurs thermiques en céramique, la devise est donc la suivante : « Faire simple », car une structure simplifiée du système optimise le refroidissement.

Les matériaux céramiques utilisés, l'oxyde d'aluminium Rubalit® et le nitrure d'aluminium Alunit®, peuvent être dotés de différentes métallisations et structures de pistes, si nécessaire également en trois dimensions et « autour du bord ». Avec « Chip-on-Heatsink », CeramTec a également développé un procédé qui permet un couplage thermique optimal avec le fluide de refroidissement.

Module de puissance SiC avec refroidisseur céramique AlN

En collaboration avec l'Institut Fraunhofer « IISB » dédié aux systèmes intégrés et à la technologie des composants et situé à Erlangen, en Allemagne, nous avons développé des solutions de refroidissement innovantes pour l'électronique de puissance des variateurs de vitesse. Notre module de puissance SiC est principalement utilisé pour les applications exigeant une faible impédance thermique, une inductance élevée et une forte densité de puissance (pour un faible poids).


En savoir plus (en anglais)

Dissipateur thermique de CeramTec

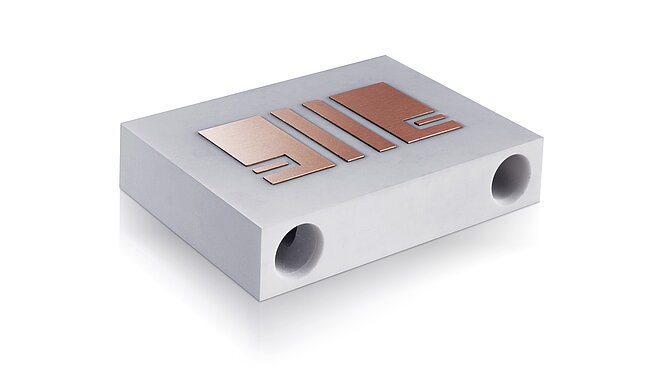

Dissipateur thermique CeramCool®

Caractéristiques et atouts

  • Grande isolation électrique associée à une forte conductivité thermique
  • Grande résistance chimique et tenue à la corrosion pour une longue durée de vie
  • Excellentes caractéristiques de haute fréquence
  • Dissipateur thermique et carte de circuit imprimé dans une même unité (chip-on-heatsink)
  • Résistance thermique totale Rth extrêmement faible
  • Surface métallisable directement
  • Métallisations : Cu, Cu/Ni/Au, Ag ou W/Ni/Au
  • Puissance de dissipation thermique jusqu'à 1000 W/cm² (en fonction du liquide de refroidissement et de la température de surface admissible)
  • Adaptable à presque toutes les puissances de refroidissement

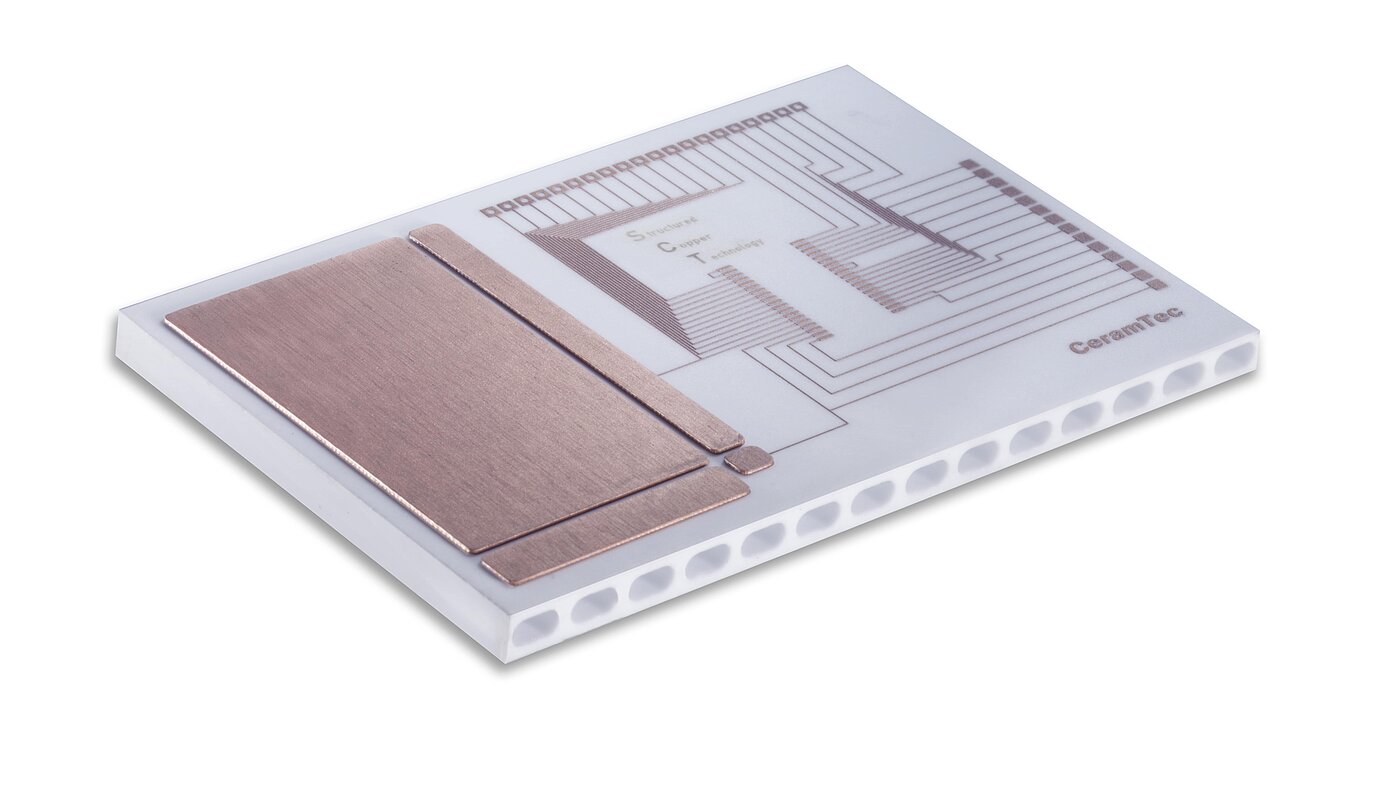

Dissipateur thermique en céramique pour la gestion thermique
